ITS Loop – Elektromagnetisches Transfersystem für dynamische Produktionsprozesse
Flexible Werkstückverkettung für Montage-, Prüf- und Bearbeitungsanlagen.
Systemübersicht
Der ITS Loop von INTEKO ist ein elektromagnetisches Transportsystem für hochdynamische Maschinenbauanwendungen.
Mover werden individuell gesteuert und ermöglichen eine flexible Verkettung komplexer Produktionsprozesse.
Das System eignet sich besonders für Anwendungen mit hoher Taktleistung, variablen Prozessabläufen und kompakten Maschinenlayouts.
Funktionsprinzip
Die Bewegung der Mover erfolgt über ein wanderndes elektromagnetisches Feld entlang der Strecke. Die Mover laufen dabei auf einer präzisen Linearführung.
Durch die kontaktlose Kraftübertragung entsteht eine hohe Dynamik bei gleichzeitig präziser Positionierung.
Die Steuerung kennt jederzeit die exakte Position jedes Movers in Echtzeit. Zusätzliche Sensorik entlang der Strecke ist nicht erforderlich.
Layoutgestaltung und Systemarchitektur

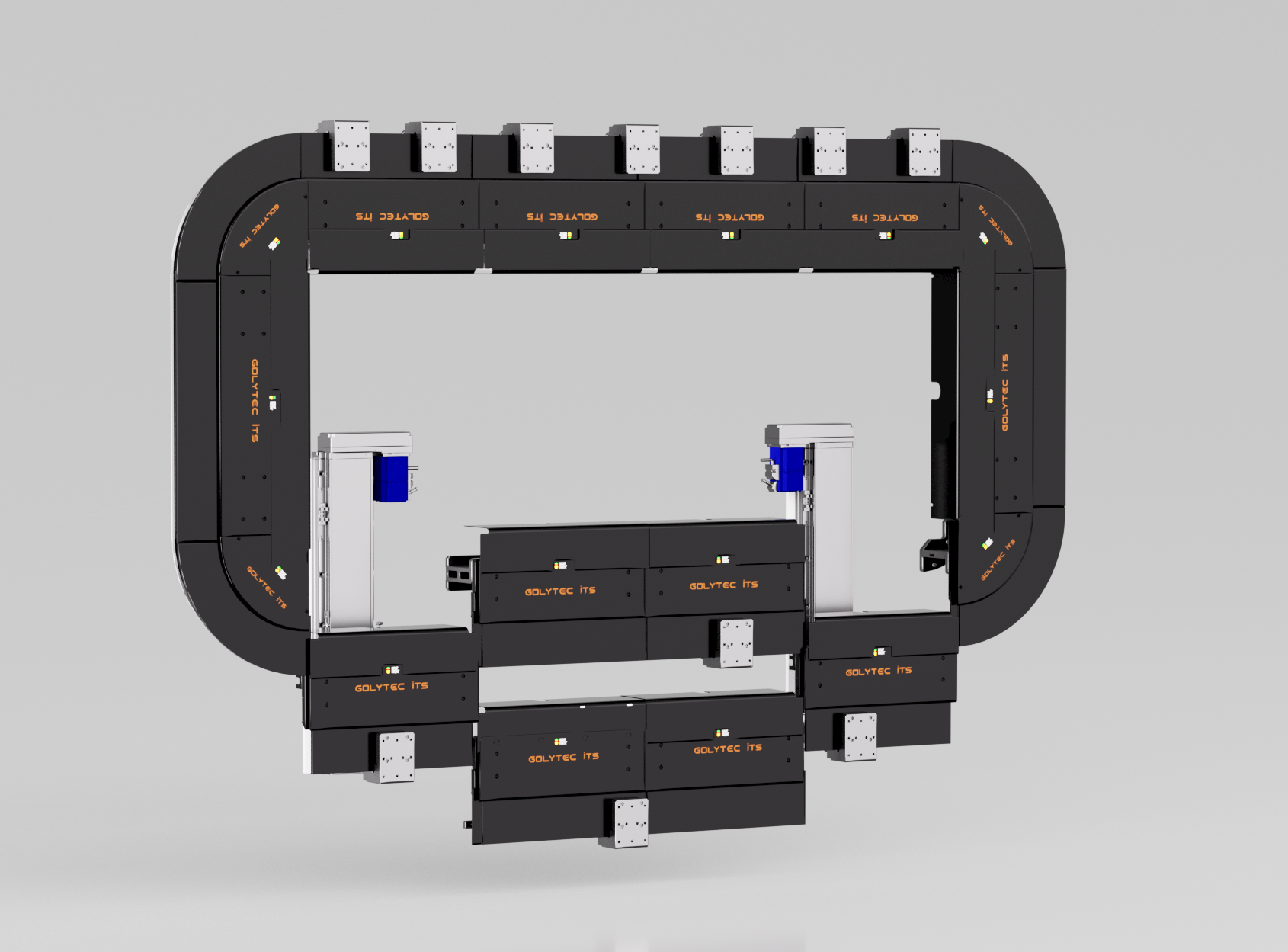

Der ITS Loop basiert auf einem modularen Streckenaufbau:
- lineare Statoren in verschiedenen Längen
- Kurvenstatoren für Richtungsänderungen

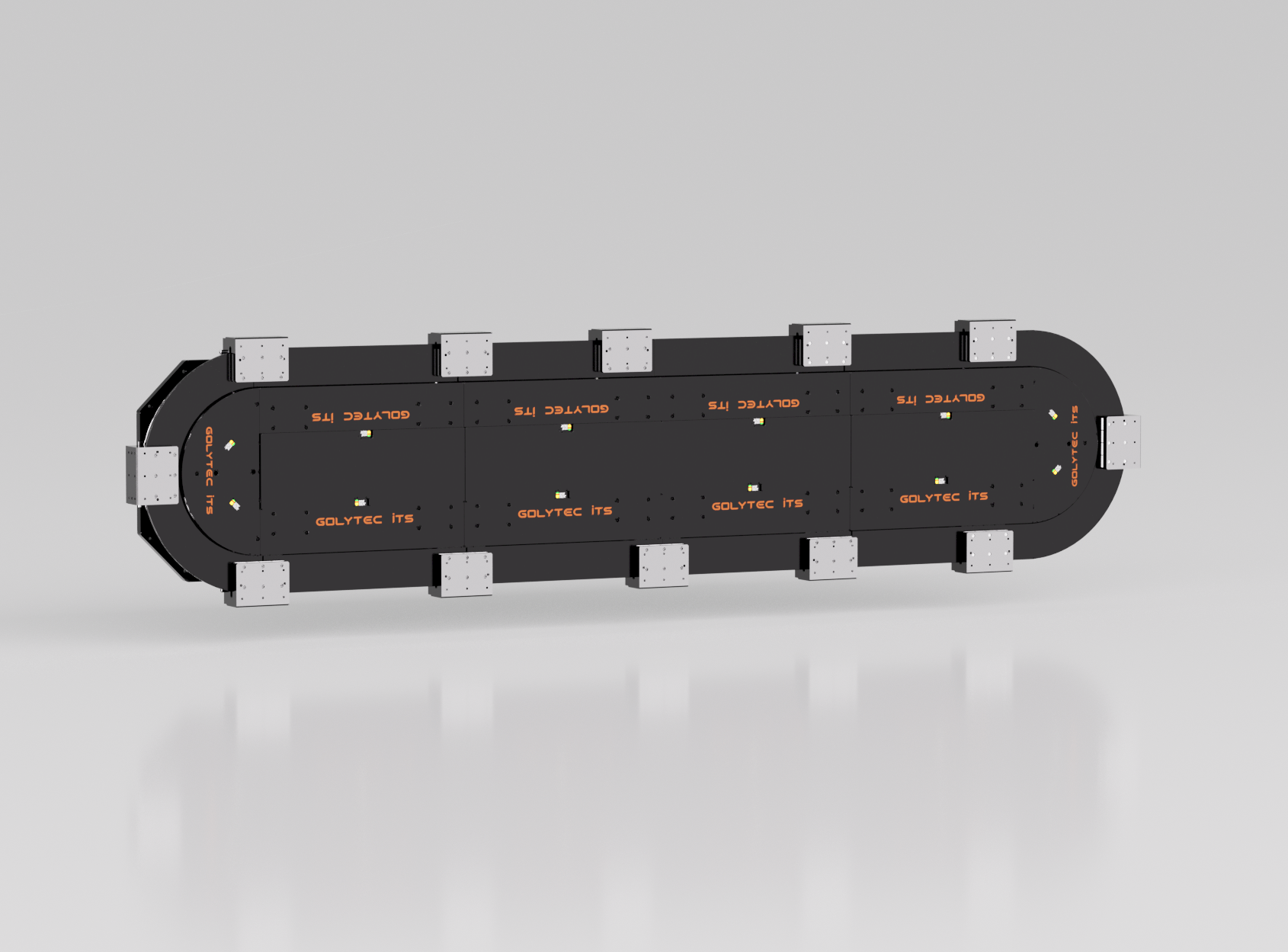

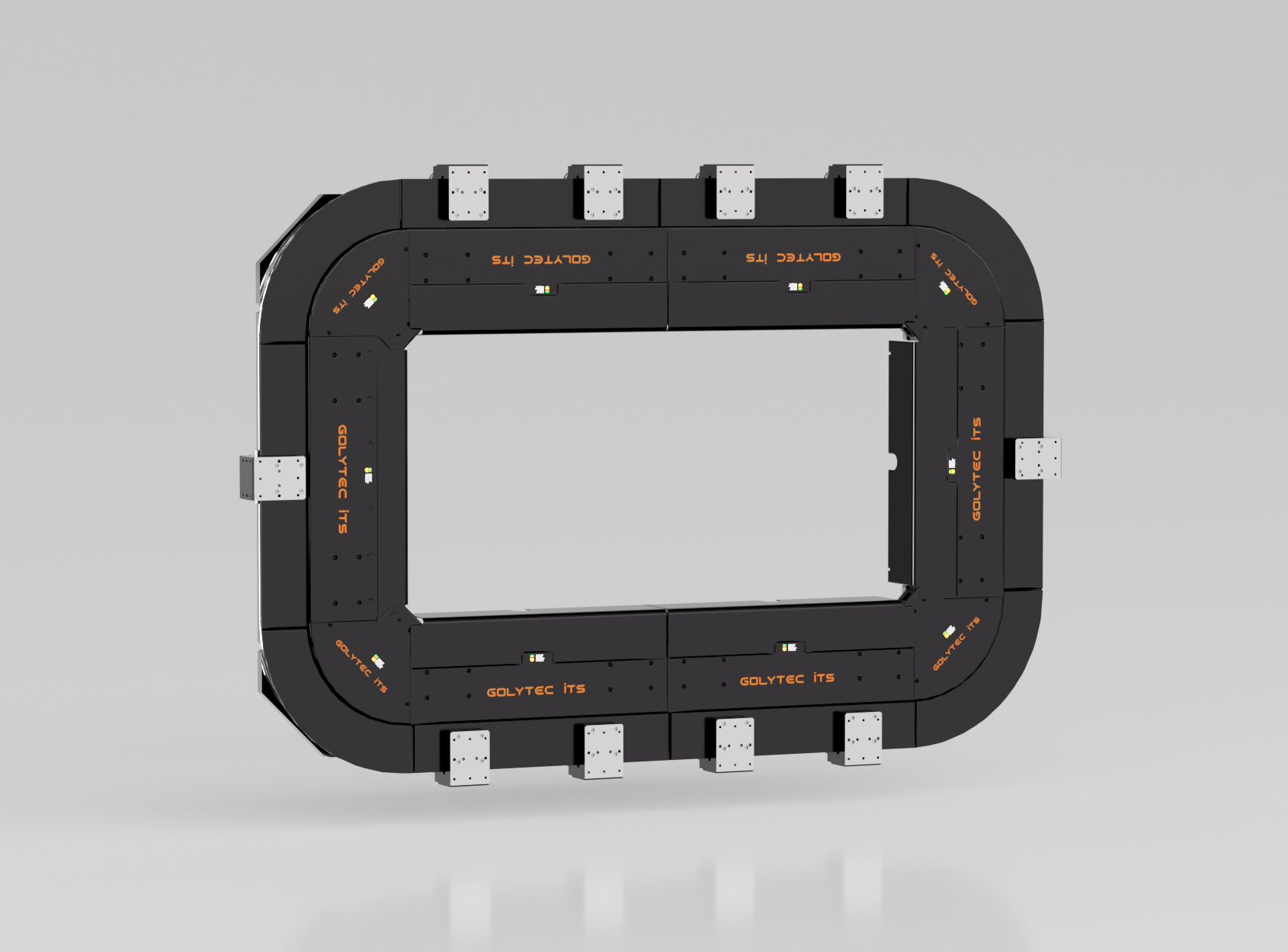

- geschlossene Loop-Layouts
Dadurch lassen sich kompakte Maschinenkonzepte mit hoher Prozessdichte realisieren. Mover können unabhängig voneinander bewegt, gestoppt oder synchronisiert werden. Das ermöglicht flexible Prozessstrategien innerhalb einer Anlage.
Dynamische Prozessverkettung
- individuelle Steuerung jedes Movers
- synchrone und asynchrone Bewegungsabläufe
- flexible Anpassung an unterschiedliche Taktzeiten
- softwareseitige Prozessoptimierung
Das System unterstützt eine hohe Variantenvielfalt bei gleichzeitig kurzen Zykluszeiten.
Technische Leistungsdaten
Systemprinzip:
- elektromagnetischer Direktantrieb
- präzise Linearführung
Positioniergenauigkeit
- ±0,03 mm
Prozessgeschwindigkeit
- reale Anwendungen bis ca. 3 m/s
- max. Geschwindigkeit bis 6 m/s
Steuerung
- Echtzeit-Positionsbestimmung aller Mover
- sensorloser Streckenbetrieb
- Integration in übergeordnete SPS-Systeme
Systemstruktur
- kurvenfähige Loop-Layouts
- modular erweiterbar
Betrieb
- nahezu wartungsfrei
- geeignet für hochdynamischen Dauerbetrieb
Lastbereich
- bis 40 kg
Typische Anwendungen

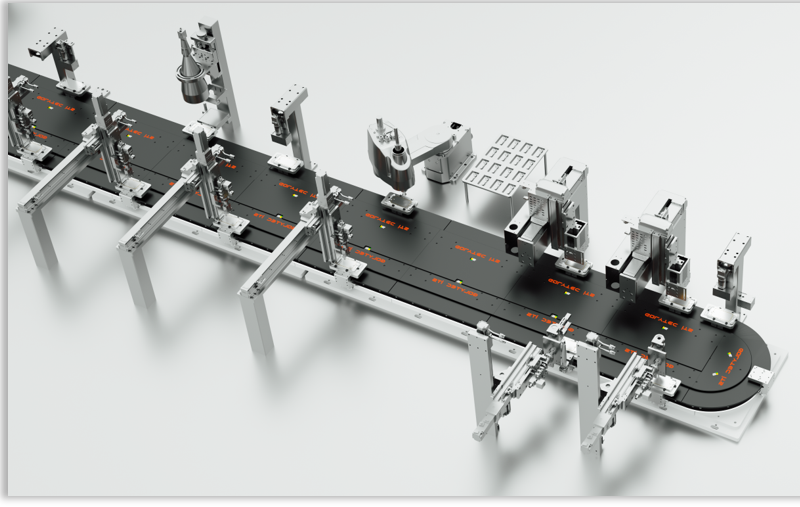

- Montageanlagen
- Prüf- und Bearbeitungsprozesse
- flexible Produktionslinien
- Variantenfertigung
- Prozessverkettung mit hoher Taktleistung
Vorteile
- hohe Dynamik bei präziser Positionierung
- flexible Gestaltung von Maschinenlayouts
- kompakte Anlagenkonzepte
- reduzierte mechanische Komplexität
- schnelle Anpassung an neue Prozesse
Sie planen eine flexible Produktionsanlage mit hoher Taktleistung?
Unsere Spezialisten unterstützen Sie bei der Integration des ITS Loop Systems in Ihre Maschine.
